Муфель (печь) с нагревательной плитой ПДП-Lab

Муфель с нагревательной плитой ПДП-Lab
Муфель с нагревательной плитой ПДП-Lab
Артикул: 478001
Модель: ПДП-Lab
Бренд: Томьаналит

Описание программируемой двухкамерной печи серии ПДП

Программируемые двухкамерные печи серии ПДП представляют собой компактные, быстродействующие двухкамерные устройства и предназначены для выпаривания и озоления проб с целью их подготовки для дальнейшего анализа. Процессы выпаривания и озоления проводятся при контроле температуры и времени, что повышает удобство и эффективность процесса пробоподготовки.

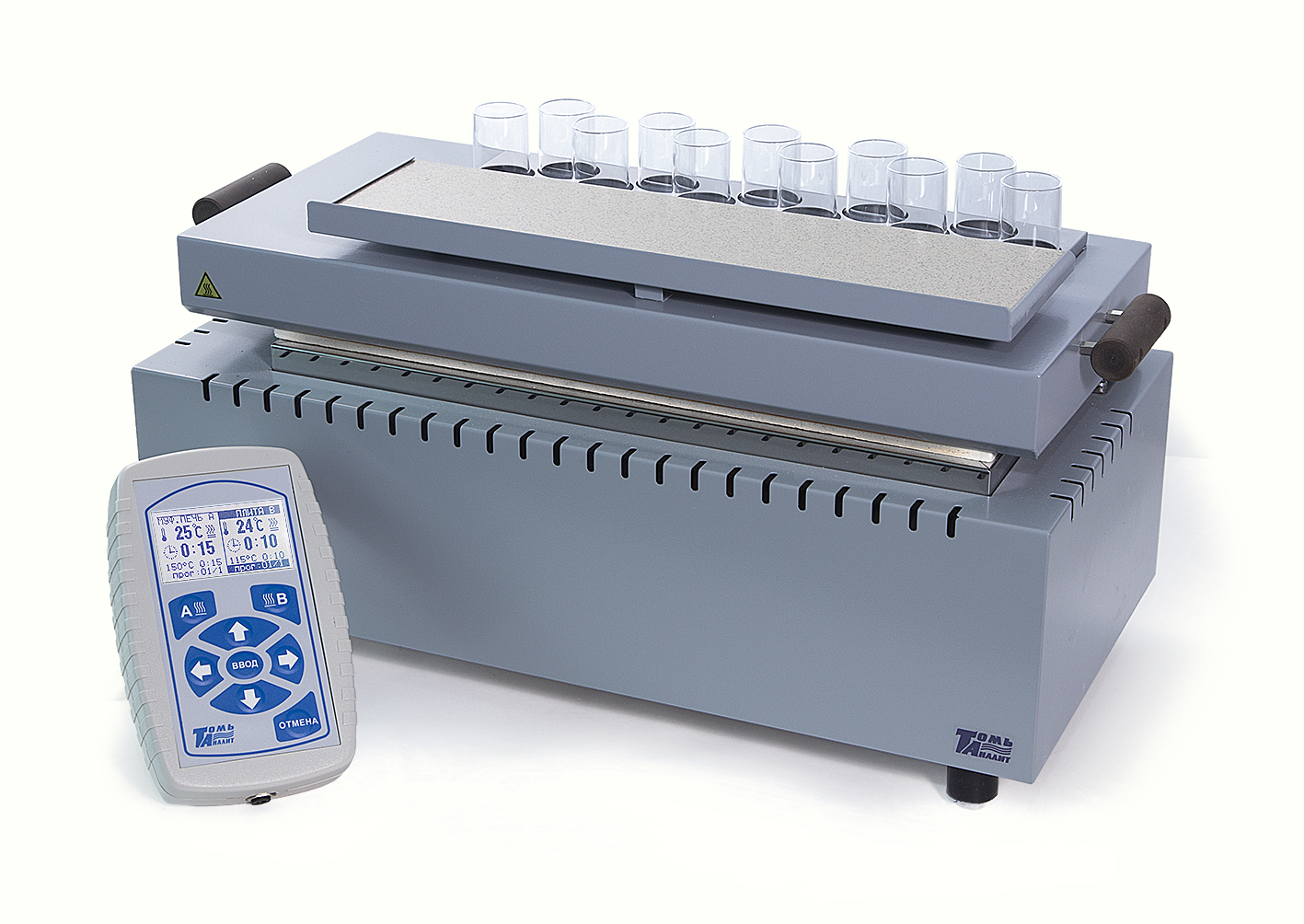

Печь ПДП-Lab имеет закрытую муфельную камеру (камера озоления) и размещенную на ней нагревательную плиту (камера выпаривания). Каждая камера имеет подставку под кварцевые стаканы (тигли), фиксирующую их положение и создающую эффект «терморубашки». Подставки входят в базовую комплектацию печи.

Управление режимами работы камер печи ПДП-Lab, ввод и сохранение параметров программ термообработки осуществляют с помощью пульта управления, который соединён гибким кабелем с двухкамерной печью. Длина кабеля (1,5 м) позволяет размещать пульт управления печи вне вытяжного шкафа и повышает удобство работы с печью, т.к. дает возможность оператору управлять печью на удаленном расстоянии, исключая контакт с агрессивной средой, возможной внутри вытяжного шкафа.

Пульт управления печи хранит в памяти по 9 программ термообработки для двух камер. Каждая программа содержит по 9 этапов, характеризующихся температурой и временем. Термообработка проб в камере озоления и в камере выпаривания выполняется в соответствии с выбранной (или вновь созданной) программой. В ходе процесса термообработки оператором могут быть изменены параметры этапов программ.

Печь ПДП-Lab позволяет:

  • упаривать 10 проб (до 20 мл) одновременно;
  • проводить одновременное выпаривание и озоление до 30 проб в стаканах объемом 20 мл без применения подставки для кварцевых стаканов; до 18 проб в стаканах объемом 20 мл с применением подставки для кварцевых стаканов.

Преимущества использования печи ПДП-Lab

  • Наличие 9 этапов в программе термообработки позволяет проводить плавное повышение температуры в автоматическом режиме и избежать потерь определяемых элементов (например, кадмия, свинца и мышьяка).
  • Применение в качестве тиглей прозрачных кварцевых стаканов, входящих в комплект поставки, упрощает процесс визуального контроля за процессом пробоподготовки.
  • Совмещение в одном устройстве муфеля и электроплитки экономит рабочее пространство.
  • Возможность одновременного выпаривания и озоления проб увеличивает производительность пробоподготовки.
  • Установка и контроль температуры, а также высокая точность и равномерность поддержания температур снижают погрешность результатов анализа.
  • Детали корпуса печи выполнены из нержавеющей стали, что допускает эксплуатацию ее в присутствии агрессивных паров кислот и увеличивает срок службы печи.
  • Термостойкая керамическая подставка, встроенная в крышку печи, экономит рабочее пространство и позволяет устанавливать на нее горячие стаканы (тигли), вынутые из камеры озоления.

Методическое сопровождение печи ПДП-Lab

Программируемая двухкамерная печь ПДП-Lab проста в освоении и применении. В комплектацию печи входит руководство по эксплуатации, в котором подробно описана процедура работы печи (руководство по эксплуатации может быть выслано по электронной почте до приобретения печи). При освоении и применении печи проводятся консультации по электронной почте, телефону и skype. По желанию заказчика проводится обучение работе на печи через skype.

Для более успешного внедрения в практику лаборатории печи ПДП-Lab в базовый комплект ее поставки входит методическое пособие «Минерализация пищевых продуктов», где приведены сведения об особенностях и приемах минерализации пищевых продуктов и объектов окружающей среды в открытых системах при определении содержания токсичных элементов. Подробно рассмотрены способы пробоподготовки пищевых продуктов для определения содержания в них цинка, кадмия, свинца, меди и мышьяка, которые существенно сокращают время пробоподготовки.

Соответствие современным требованиям

  • Методика аттестации программируемой двухкамерной печи ПДП-Lab входит в комплект поставки.

  • Печь ПДП-Lab соответствует требованиям безопасности технических регламентов Таможенного союза ТР ТС 004/2011 и ТР ТС 020/2011.

Техническая характеристика программируемой двухкамерной печи серии ПДП

1 Диапазон рабочих температур:
камера озоления, оС -                                                                     от 200 до 750
рабочая поверхность камеры выпаривания, оС -                              от 70 до 350

2 Точность задания температуры в рабочем пространстве
камеры озоления печи, оС -                                                             15

3 Максимальное количество тиглей, загружаемых в камеру озоления без применения подставок для стаканчиков:
кварцевых стаканчиков V=20 cм3, шт. -                                                        20
кварцевых стаканчиков V=65 cм3, шт. -                                                         7
с применением подставки для стаканчиков:
кварцевых стаканчиков V=20 cм3, шт. -                                                        9
кварцевых стаканчиков V=65 cм3, шт. -                                                        6

4 Максимальное количество тиглей, загружаемых в камеру выпаривания без применения подставки для стаканчиков:
кварцевых стаканчиков V=20 cм3, шт. -                                                        10
кварцевых стаканчиков V=65 cм3, шт. -                                                         7
с применением подставки для стаканчиков:
кварцевых стаканчиков V=20 cм3, шт. -                                                         9
кварцевых стаканчиков V=65 cм3, шт. -                                                        6

5 Сопротивление изоляции цепей сетевого питания, МОм, не менее   2,0

6 Максимальное количество сохраняемых на пульте программ термообработки:
для камеры озоления -                                                                      9
для камеры выпаривания -                                                                9

7 Максимальное число этапов термообработки в каждой программе - 9

8 Максимальное время выполнения этапа термообработки, мин. -       999

9 Потребляемая мощность:
для камеры озоления, кВт, не более -                                                 0,4
для камеры выпаривания, кВт, не более -                                           0,8

10 Габаритные размеры:
пульта управления, мм, не более -                                                      146х83х32
двухкамерной печи, мм, не более -                                                      430х200х200

11 Рабочие размеры:
камеры выпаривания, мм, не менее -                                                   278х41
камеры озоления, мм, не менее -                                                         278х68х80
объем камеры озоления, дм3, не менее -                                              1,4

12 Масса, кг, не более -                                                                       5,5

13 Средний срок службы, лет, не менее -                                              3

14 Печь является восстанавливаемым, ремонтируемым изделием.

15 Возможно использование фарфоровых и тиглей из других материалов для проведения термообработки различных объектов в печи.

Комплект поставки программируемой двухкамерной печи серии ПДП

НаименованиеКоличество, шт.

1 Двухкамерная печь

1

2 Пульт управления

1

3 Стаканчик кварцевый, V=20 cм3 (65 cм3) *

18 (12)

4 Щипцы тигельные

1

5 Подставка под стаканчики для камеры выпаривания*

1

6 Подставка под стаканчики для камеры озоления*

1

7 Руководство по эксплуатации

1

8 Методика аттестации

1



*Наличие в комплектации стаканчиков, а также их объем и количество согласовывается при заказе печи.
Подставки под стаканчики рассчитаны на размер стаканчиков, входящих в комплектацию печи.
